1、產品概述

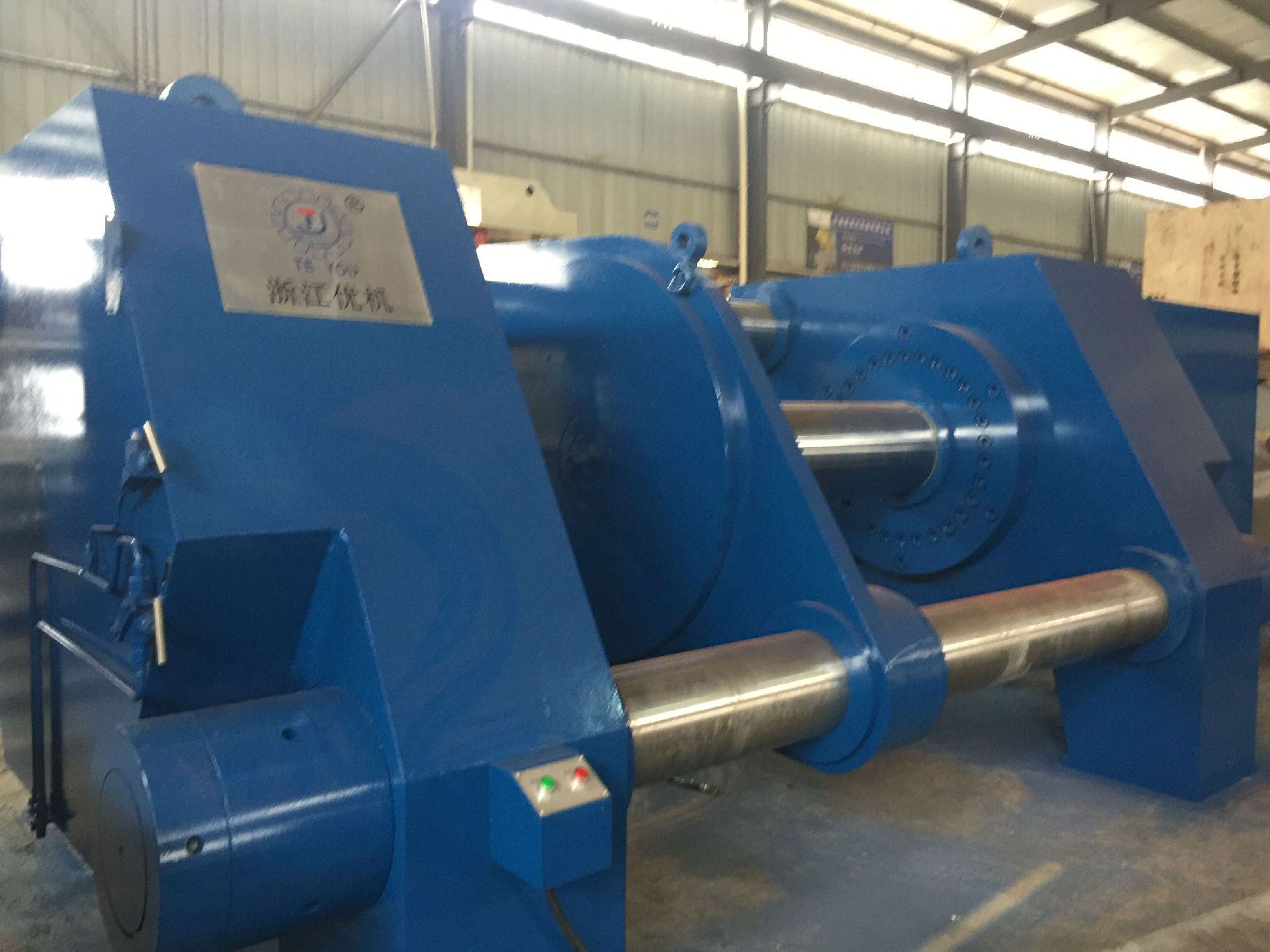

JWT-1200大口徑全焊接球閥試驗臺是頂壓式液壓試驗臺是我公司吸取 了國內外同類產品技術精華，自主研發的新一代頂壓式液壓閥門測試臺并擁有國家技術專利知識產權，專利號ZL2016 1 0240324.1，解決了大型全焊接球閥壓力試驗困難、原始試壓不規范和測試過程的安全隱患問題。它具有結構緊湊，功能完善，性能穩定，操作方便等特點。液壓系統采用了卸荷保 壓功能，在連續開機 50 小時條件下，液壓油溫升低于 35℃，節省了測試過程的 能源消耗并提高了設備使用壽命，是其它同類產品所無法比擬的。JWT型大口徑全焊接閥門測試臺可以廣泛適用于閥門生產廠家、全焊接球閥用戶熱力公司、城網管道工程公司、天然氣管道工程公司等大口徑焊接式法蘭式閥門的殼體強度和密封性能試驗，試 驗壓力介質為水、氣、油均可。試驗的方式完全符合 GB/T13927-92《通用閥門 壓力試驗》和 JB/T9092-1999《閥門的檢測與試驗》以及 API 598 和 API 6D 的標準 規范要求。
2.液壓系統說明

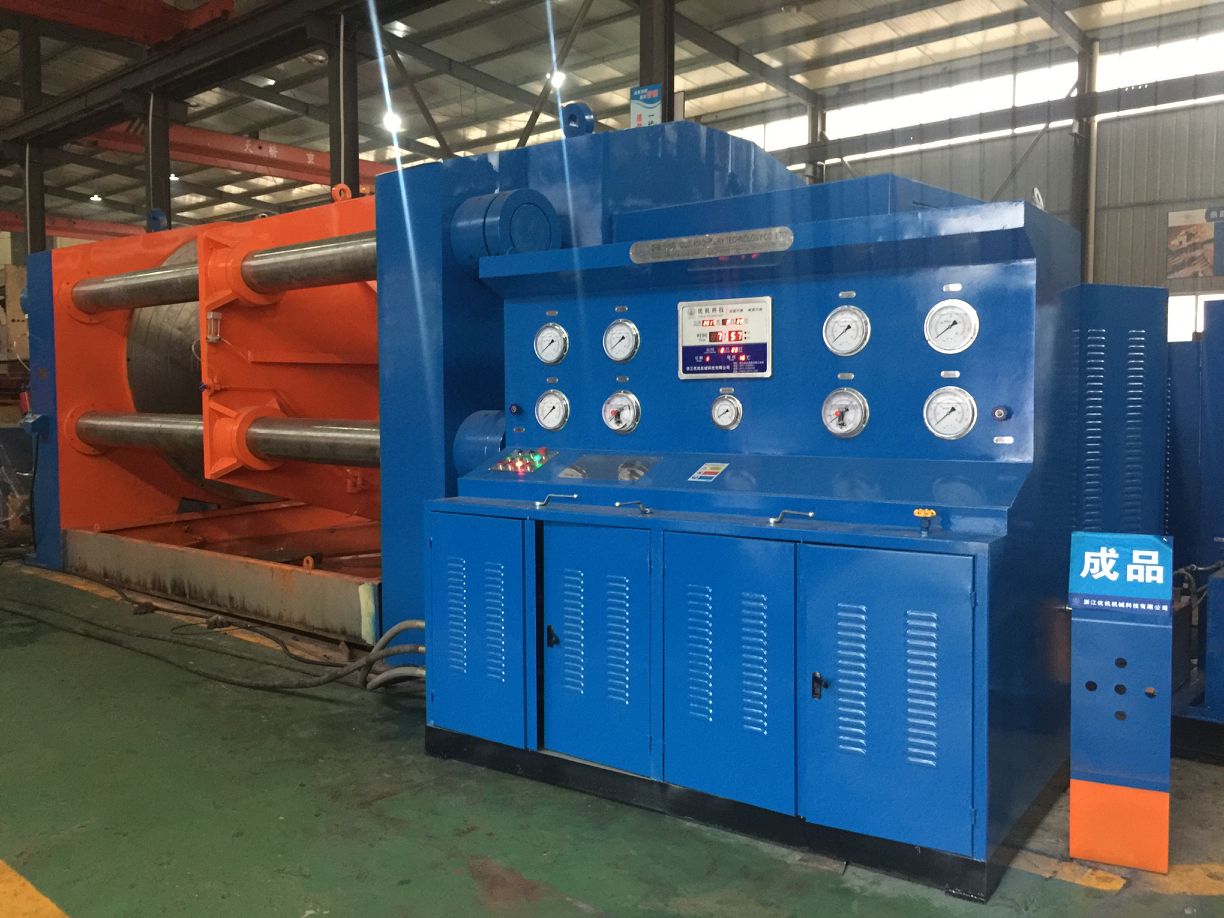

采用了卸荷保壓回路設計。有效地控制了連續開機條件下液壓油的溫升，節 省了試驗過程的能耗并提高了液壓密封元件（進口聚氨酯）的壽命。液壓站與主機在結構上連接在一起（管路刷洗鍍鋅處理），結構緊湊。試驗所需液壓系統的壓力可通過操作控制臺上的遠程調壓閥配合增壓系統來設定。所有試驗中執行機構的動作操縱和加壓介質的控制均可在 操作面板上通過按鈕（施耐德）和閥門（特制高壓閥）組來實現。設計參數保證了動作執行的靈敏度和位置精確性。液壓控制系統的零部件均采用“上海華島液壓件，油泵電機采用（西門子電機）
3.功能簡述
1、閥門的殼體強度檢測。
2、閥門水密封試驗。
3、閥門低壓氣密封試驗。(用戶自備氣源)
